高鐵刀片刺繩按流程及圖片

附通線2012-8001主要技術標準：

1、鐵路線路防護柵欄 通線(2012)8001主要組成：

鋼筋混凝土立柱金屬網片防護柵欄由：鋼筋混凝土立柱、金屬網片及連接部件組成，防護高度1.8m。

2、立樁：

立柱采用C30鋼筋混凝土預制，截面尺寸120mm*120mm，高度2.5m。預制立時預留四個￠12mm圓孔，安裝時通過螺桿固定兩側連接板。

3、金屬網片：

金屬網片采用Q235矩管邊框，規格30mm*50mm，矩管厚度2.0mm；內部網絲采用HPB300 ￠4.0mm高線冷拔鋼絲，規格75mm*150mm。

4、連接板與螺栓：

立柱連接板、網片連接板采用90°折角Q235鋼板，厚度4.0mm，根據不同使用位置分A、B兩種形式。連接板與螺栓均采用Q235鋼，并鍍鋅處理，鍍鋅量270g/m2。

連接板的精度要求：長度誤差≤1.0mm，寬度誤差≤0.5mm，厚度誤差≤0.5mm，孔眼位置偏差≤1.0mm。

5、防腐處理：

鐵路線路防護柵欄 通線(2012)8001門的網片成形后應整體鍍鋅并進行熱浸塑（或噴塑）處理，鍍鋅量270g/m2，浸塑厚度0.8mm～1.2mm，顏色選用墨綠色。涂層應均勻，顏色一致，表面光滑，無流柱，滴瘤、粉泡、漏鐵等缺陷。

網片制造精度要求：長度誤差≤2.5mm，高度誤差≤3.0mm。

網片平整度要求：凸起或凹進值≤5.0mm。

冷拔鋼絲鍍鋅前直徑誤差≤0.06mm。焊接網孔誤差≤3.0mm。

焊接網片連接板時，連接板焊接位置應嚴格控制在設計位置，其位置誤差≤1.5mm。

矩管邊框與連接板、網片鋼絲與鋼板、網片鋼絲與矩管邊框的焊接宜采用電阻焊、如用釬焊，應選用合適的焊條，使其變形最小。焊接后應清理焊渣。對焊接產生的變形，應進行平整處理。為保證網片自身有足夠的強度，網片焊接點的強度應大于1KN，焊接點脫落數小于4%。

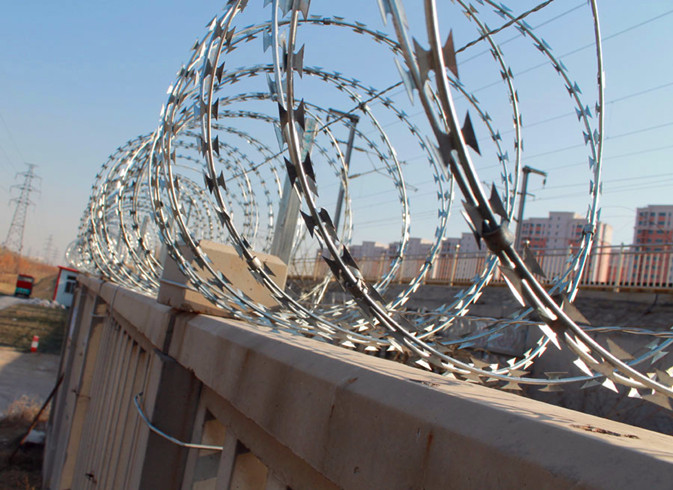

高鐵刀片刺繩按裝效果圖1

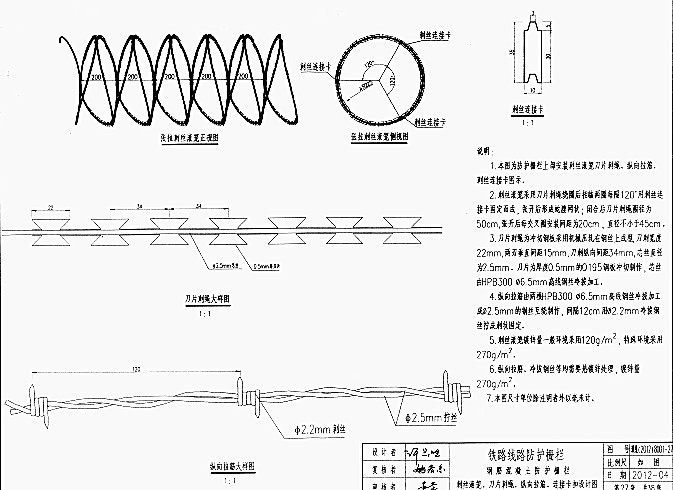

高鐵刀片刺繩，刺絲滾籠，縱向拉筋，刺絲連接卡示意圖

高鐵刀片刺繩按裝縱向圖片

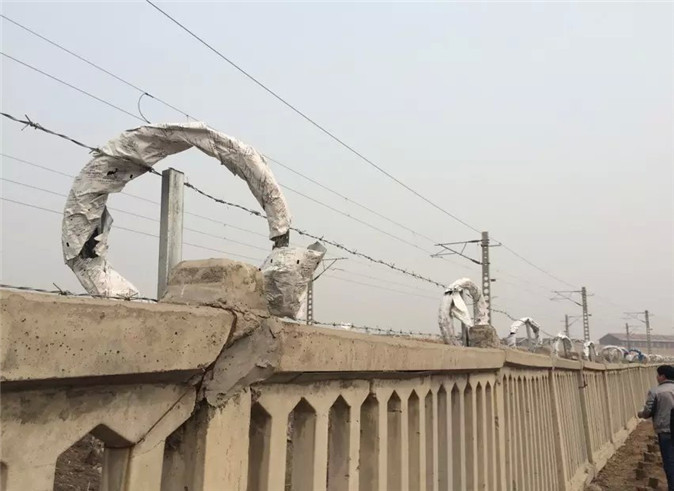

高鐵刀片刺繩安裝圖片

高鐵刀片刺繩按裝過程圖片
